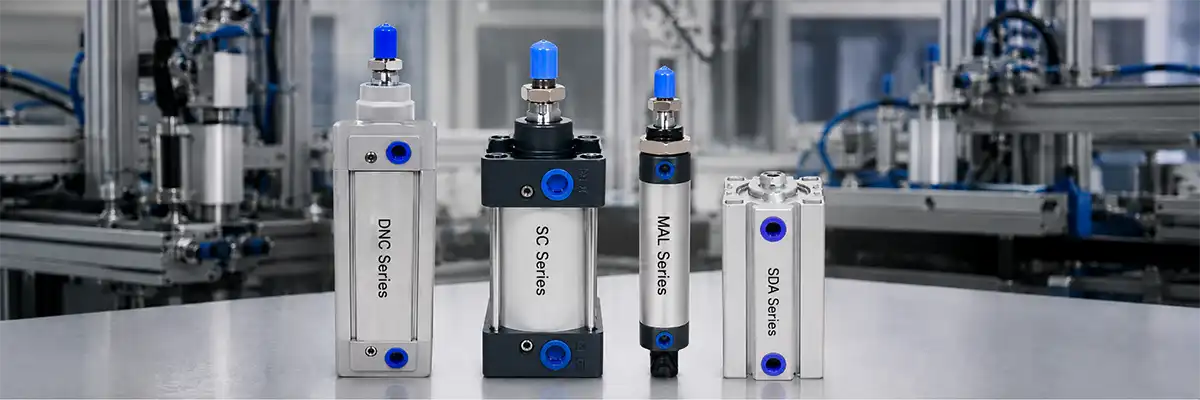

جک پنوماتیک؛ راهنمای انتخاب و خرید انواع سیلندر
پیشنهاد ما به شما: برای انتخاب و خرید مناسب جک پنوماتیک، ابتدا باید نوع سیلندر، قطر پیستون، طول کورس (میزان حرکت رفتوبرگشتی شافت)، فشار کاری و شرایط محیطی مشخص شود. مجموعه ایران سیلندر انواع جک چهارمیل، DNC، قلمی و کامپکت را همراه با اطلاعات فنی، قطعات و خدمات جانبی تأمین میکند. برای انتخاب مدل مناسب، میتوانید مشخصات دستگاه و شرایط کاری آن را با ما در میان بگذارید.
درخواست خود را در پیامرسان ارسال کنید؛ پاسخ دقیقتر و مکتوب دریافت کنید
با ارسال نام یا تصویر محصول، کد فنی و تعداد موردنیاز، امکان بررسی دقیقتر مشخصات، کاهش خطا در انتخاب و اعلام قیمت و موجودی متناسب با درخواست شما فراهم میشود.
تخصص ایران سیلندر در تأمین جک پنوماتیک
فروشگاه ایران سیلندر، زیرمجموعه کنترل PSI، فعالیت خود را از سال ۱۳۸۵ (۲۰۰۶) در زمینه تأمین تجهیزات پنوماتیک آغاز کرده است. تمرکز این مجموعه بر تأمین تخصصی انواع جک پنوماتیک، تجهیزات جانبی و خدمات مرتبط برای ماشینآلات صنعتی، خطوط تولید و سیستمهای اتوماسیون است.
هدف ما کمک به انتخاب قطعه متناسب با نیاز واقعی دستگاه است. به همین دلیل مشخصاتی مانند نوع جک، قطر پیستون، طول کورس، فشار کاری، نحوه نصب و تجهیزات جانبی بررسی میشود تا مشتری با اطلاعات روشنتری برای انتخاب و خرید تصمیم بگیرد.
برندهای معتبر جک و تجهیزات پنوماتیک
در این بخش با چهار برند شناختهشده فستو، نورگرن، SMC و ایرتک در حوزه تجهیزات پنوماتیک آشنا میشوید. برای ورود به وبسایت رسمی هر برند، دکمه مربوط به آن را انتخاب کنید.
استانداردهای مهم جک و تجهیزات پنوماتیک
استانداردهای بینالمللی به یکسانسازی ابعاد نصب، قابلیت جایگزینی و مشخصات اتصالات جکها و تجهیزات پنوماتیک کمک میکنند. برای مشاهده توضیحات هر استاندارد، عنوان مربوط به آن را انتخاب کنید.
استاندارد ISO 15552:2018 ابعاد اصلی، ابعاد نصب و اندازه متعلقات جکهای پنوماتیک با پایههای جداشدنی را مشخص میکند. این استاندارد برای جکهای تکشافت یا دوشافت با قطر پیستون ۳۲ تا ۳۲۰ میلیمتر و فشار کاری حداکثر ۱۰ بار تدوین شده است. یکسانبودن ابعاد نصب باعث میشود در بسیاری از کاربردها بتوان جکهای هماستاندارد از برندهای مختلف را راحتتر جایگزین کرد. بسیاری از جکهای سری DNC و چهارمیل صنعتی با این استاندارد ابعادی عرضه میشوند.
استاندارد ISO 6432:2015 ابعاد پایه و نصب جکهای پنوماتیک تکشافت (دارای یک میله پیستون) با قطر پیستون ۸ تا ۲۵ میلیمتر و فشار کاری حداکثر ۱۰ بار را مشخص میکند. این استاندارد بیشتر برای جکهای قلمی و مینیاتوری استفاده میشود و یکسانبودن ابعاد نصب، انتخاب پایهها و جایگزینی مدلهای هماستاندارد را آسانتر میکند.
استاندارد ISO 21287:2004 ابعاد جکهای پنوماتیک کامپکت تکشافت را برای قطر پیستون ۲۰ تا ۱۰۰ میلیمتر و فشار کاری حداکثر ۱۰ بار مشخص میکند. این جکها برای استفاده در فضاهای محدود طراحی میشوند و میتوانند با یا بدون قابلیت نصب سنسور مغناطیسی عرضه شوند. این استاندارد برای کاربردهایی مناسب است که به طول کلی کمتر و نصب فشرده نیاز دارند و استفاده از ضربهگیر قابل تنظیم (تنظیم کاهش ضربه در انتهای کورس) ضروری نیست.
استاندارد ISO 16030:2022 ابعاد و الزامات عملکردی پورتها (محل ورود و خروج هوا) و سرپیچهای دارای رزوه موازی G (نوعی رزوه لولهای مستقیم) را در تجهیزات پنوماتیک مشخص میکند. این استاندارد برای ایجاد اتصال مطمئن و آببندی مناسب در فشارهای کاری از منفی ۰٫۹ تا مثبت ۱۶ بار تدوین شده است. ISO 16030 مستقیماً ابعاد بدنه جک پنوماتیک را تعیین نمیکند، اما هنگام انتخاب پورت، سرپیچ و اتصالات سازگار اهمیت دارد.
